～高性能・小型軽量密閉筐体、4K解像度で1,250 fpsの撮影性能（※1Nova R5-4K）～
映像の企画から制作、 映像編集、 配信・流通に至るまでを、 グローバルにワンストップでお届けする株式会社 IMAGICA GROUP（本社：東京都港区、 代表取締役社長：布施 信夫）のグループ会社で、 放送/映像関連機器の開発・製造・販売・輸出入を手掛ける、 株式会社フォトロン（本社：東京都千代田区、 代表取締役社長：瀧水 隆、 以下：フォトロン）は、 4K解像度(4096 x 2304画素)で1,250コマ/秒、 Full HD(1920 x 1080画素)で5,280コマ/秒の高速撮影が可能な小型軽量の超高解像度カメラ『FASTCAM Nova R5-4K』と、 4K解像度で750コマ/秒、 Full HDで3,000コマ/秒の高速撮影が可能な『FASTCAM Nova R3-4K』を新発売しますのでお知らせいたします。
| 製品名 | 発売日 |
| FASTCAM Nova R5-4K FASTCAM Nova R3-4K |
2022年8月4日 |
※価格はお問い合わせください。
-
製品化の背景
近年、 民間企業の研究開発部門や最先端の研究開発テーマに取り組む大学・官公庁において、 高解像度な高速度カメラを用いた画像計測システムのニーズがますます増加しています。 フォトロンは、 このようなニーズに応えるべく、 高い撮影性能と小型軽量密閉筐体を両立したフォトロン製の高速度カメラ『FASTCAM Novaシリーズ』に、 4K解像度に対応したモデル『Nova R5-4K』と『Nova R3-4K』を新たに投入いたします。
特に『FASTCAM Nova R5-4K』では、 従来の高解像度型機種である『FASTCAM Nova R2』に対して、 最大解像度で2.3倍、 Full HDでの撮影速度で2.0倍以上の性能向上を実現しております。
この業界最高水準である4K解像度を搭載した高速度カメラが、 最先端の研究分野で広く支持されることを当社では確信しております。
▼ 製品詳細
https://www.photron.co.jp/products/hsvcam/fastcam/novar4k/
-
『FASTCAM Nova R5-4K/R3-4K』の主な特長
◆ 4K解像度で1,250コマ/秒、 Full HDで5,280コマ/秒の高速・高解像度撮影性能※1 Nova R5-4K
『FASTCAM Nova R5-4K』は4K解像度(4096×2304画素)で1,250コマ/秒、 Full HD(1920×1080画素)で5,280コマ/秒、 最高撮影速度は20万コマ/秒の撮影が可能です。 『FASTCAM Nova R3-4K』は4K解像度(4096×2304画素)で750コマ/秒、 Full HD (1920×1080画素)で3,000コマ/秒、 最高撮影速度は15万コマ/秒の撮影が可能です。

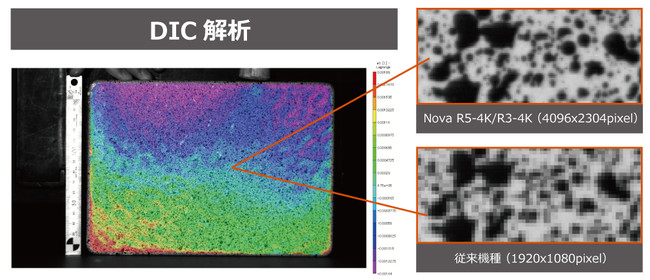

▲実寸約2mm×1mmを拡大。 Nova R5-4K/R3-4Kは極小領域でのパターンも鮮明に映すことに成功しました。 従来カメラでは難しかった狭小エリアの解析や、 解析精度の向上が期待できます。

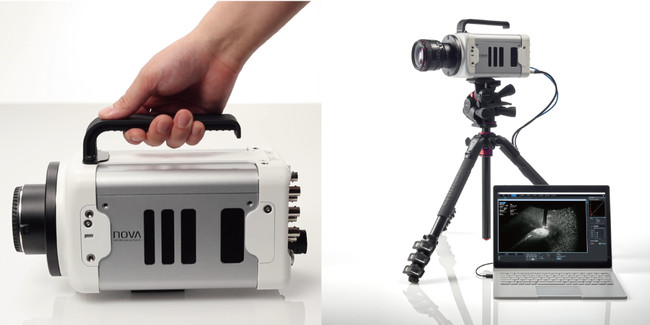

◆ 120.0×120.0×223.2 mm（WHD）、 3.5kgの小型軽量密閉筐体
片手で持ち運びできる小型軽量ボディは密閉筐体かつ最大30Gの耐衝撃性能を持ち、 あらゆる場所に持ち運びできる高い携帯性を実現しました。
◆ 10ギガビットイーサネット対応 超高速データ転送
10ギガビットイーサネットを使用することで、 従来のギガビットイーサネットに比べ撮影後のデータ転送速度を大幅に短縮することができます。 「撮影後のデータ保存時間を短くしたい」「決まった時間内でより多くの撮影をしたい」という方にお勧めの機能です。
※10GbE接続でのデータ保存速度はご使用の環境に依存します。 10GbEを使用する際は事前に動作確認を行うか、 弊社までお問い合わせください。
◆ 遠隔操作可能なEFマウント対応
一般的な高速度カメラで採用されているGタイプFマウント、 Cマウントといったレンズマウントに加え、 オプションでEFマウントにも対応しています。 絞りとフォーカスをコントロールPCから遠隔操作できます。
◆ さまざまな撮影・計測に役立つ多彩な機能を搭載
▲デュアルスロープシャッター機能を使いLED照明で撮影したアーク溶接の画像
・ランダムリセットトリガーモード：パルスレーザーとの同期ができます。
・可変周波数同期機能：エンジンのクランク角度信号など周期が不定期な信号と同期撮影が可能です。
・デュアルスロープシャッター機能：金属材料の撮影や溶接の撮影など、 画面内に明暗が発生する際に極端に明るい部分のみを暗くし、 ダイナミックレンジを拡大して撮影できる機能です。
・ファン停止機能：微小体の撮影時に役立ちます。
この他にもさまざまな撮影、 計測に役立つ機能を多数搭載しています。
当社グループは引き続き、 グループの持つクリエイティビティとテクノロジーで、 「世界の人々に“驚きと感動”を与える映像コミュニケーショングループ」を目指してまいります。
-
『FASTCAM Nova R5-4K/R3-4K』の主な仕様
・モデル名、 タイプ名
| カラーモデル |
FASTCAM Nova R5-4K type 200K-C FASTCAM Nova R3-4K type 150K-C |
| モノクロモデル | FASTCAM Nova R5-4K type 200K-M FASTCAM Nova R3-4K type 150K-M |
| メモリ容量 | 16GB、 32GB、 64GB、 128GBから選択 |
・製品仕様
| モデル名 |
FASTCAM Nova R5-4K
|
| 最大解像度 | 4096×2304 |
| 主な撮影性能 |
・FASTCAM Nova R5-4K 1,250コマ/秒: 4096×2304 |
| 主な撮影性能 |
・FASTCAM Nova R3-4K 750コマ/秒: 4096×2304 |
| 最高撮影性能 |
・FASTCAM Nova R5-4K200,000コマ/秒: 2048×8 ・FASTCAM Nova R3-4K150,000コマ/秒: 2048×8 |
| 最短露光時間 | 2.0µsec |
| ISO感度 | モノクロ：ISO 3,200 カラー：ISO 640 |
| 濃度階調 | モノクロ：A/D変換12bit カラー：A/D変換36bit(RGB各12bit) |
| メモリ容量 | 16GB、 32GB、 64GB、 128GBから選択 |
| インタフェース | RJ45（1000BASE-T/10GBASE-T)、 FAST Drive |
| レンズマウント | （標準）Fマウント(Gタイプレンズ対応)、 Cマウント （オプション）EFマウント、 M42マウント |
| トリガーモード | スタート、 センタ、 エンド、 マニュアル、 ランダム、 ランダムリセット、 ランダムマニュアル |
| 外部信号 | 入力 ： トリガ(TTL/接点)、 同期信号、 レディ信号、 イベント信号、 IRIG 出力 ： トリガ、 同期信号、 レディ信号、 露光中信号、 録画中信号 |
| 外部同期信号 | 入力 ： +3.3 ～ +12Vp-p 負極性／正極性(切替可能) 出力 ： 5Vp-p 負極性／正極性(切替可能) |
| 映像信号出力 | HD-SDI |
| 主な機能 | バリアブル撮影速度 / 解像度、 自動露光制御、 デュアルスロープ シャッター、 解像度ロックモード、 ファン制御、 レンズ制御(オプション)、 可変周波数同期、 信号遅延設定、 SYNC OUT倍率設定、 イベントマーカ、 シャッターロックモード、 メカニカルシャッター制御、 録画中保存 |
| カメラ筐体 | ファン付き密閉筐体 |
| 寸法(幅×高さ×奥行き) | 120.0×120.0×223.2 mm ※突起部除く |
| 質量 | 3.5 kg ※突起部・付属品除く |
| 保管温度/湿度 | -20℃～60℃/85%以下 (結露無きこと) |
| 動作温度/湿度 | -10℃～45℃/85%以下 (結露無きこと) |
| AC電源 | 100V ～ 240V、 50Hz ～ 60Hz |
| DC電源 | 22V ～ 32V、 120VA |
| 制御ソフト | PFV4（Photron FASTCAM Viewer 4) |
| 標準付属品 | ACアダプタ×1、 ACケーブル×1、 DCケーブル×1、 Fマウントプレート (Gタイプレンズ対応)×1、 Cマウントプレート×1、 レンズ交換用六角 レンチ×1、 LANケーブル×1カメラ制御用ソフトPFVセットアップディスク×1、 各種マニュアル・保証書類×1式 |
| オプション品 | キャリングケース、 キヤノンEFマウントアダプタ、 M42 マウントアダプタ、 FAST Driveホルダー、 FAST Driveケーブル(30cm)、 FAST Drive（4TB）、 FAST Dock、 専用スペア電源コネクタ(カスタムケーブル制御用)、 Remote Keypad with LCD、 Remote Keypad Cable(3m/10m)、 Photron master Camera Hub、 Photron Camera Hub |
-
